智能手表中框尺寸檢測方案，腕上的精密測量

在智能可穿戴設備大熱的浪潮之中，智能手表也占據了一席之地，并隨著移動技術的不斷發展，具有種類繁多、功能強大等優點的智能手表也可以說是一個縮小版的手機了。腕上測量，精密嚴苛，七海測量應對手表中框的檢測需求，革新核心技術，從容應對挑戰。
智能手表中框尺寸和螺絲孔大小決定了內部元件裝配穩定性。為了更好地把控智能手表中框質量，七海測量有限公司針對關鍵性的尺寸及螺絲孔檢測推出了智能手表中框檢測設備，憑借高精度快速平臺及高效精準的尺寸檢測技術，幫助客戶塑造每一個精品。
設備概念圖

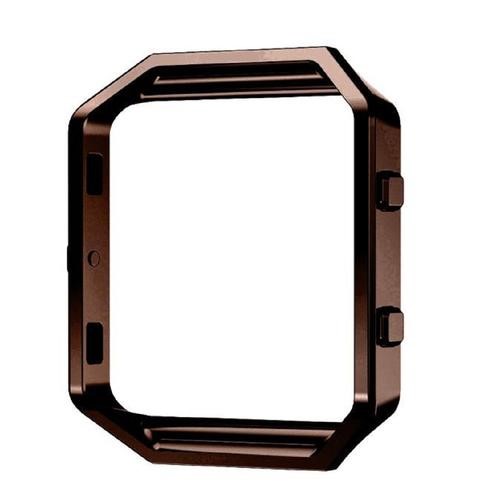

智能手表中框?qū)嵨飯D

智能手表中框檢測方案包括裝載、檢查和卸載單元，采用花崗巖穩定測量單元基礎設計系統設計采用線性逐步概念，增加了對未來功能模塊的良好擴展性。在測量前添加一個預先定位的結構，以提高定位精度。該系統與未來零件兼容，可通過開關夾具覆蓋兩種不同尺寸的零件。低CYS風險通過夾持器轉移和型材夾具特殊設計，可一次測量5個零件，以減少循環時間，可同時發生運動，以減少模塊移動。
主要由四個單元組成：上料、尺寸檢測、螺絲孔檢測、下料。測量30多個尺寸數據，包括長寬、平整度、輪廓度、位置度和螺絲孔直徑等。使用自主研發的Metus2.5D專業測量軟件，擁有諸多強大功能：實時數據傳輸、數據分析及反饋、分BIN等，測量結果簡單直觀。
通過七海測量高精度、高效率智能手表中框檢測設備模塊化進行多尺寸及螺絲孔檢測，全面管控產品質量，實現對智能手表中框監控和批量監控及產品分析，保證可靠質量，提高企業效益。
